Tuyauterie • Atelier

Encombrement 3D + Manchette (Entraxe × 1,414)

Méthode : Dcorr = Entraxe × 1,414 puis Manchette = Dcorr − 2×E.
Angles : 30 / 45 / 60 / 90 • Unités : mm
Coude sélectionné
2" • 3D • 90°
Encombrement 1 coude (E)
Encombrement 2 coudes (2×E)
Entraxe corrigé (Dcorr)
Dcorr = — × 1,414
Manchette à souder
Détail des formules
Dcorr = Entraxe × 1,414
Manchette = Dcorr − 2×E
E = encombrement d’un coude (table 3D)

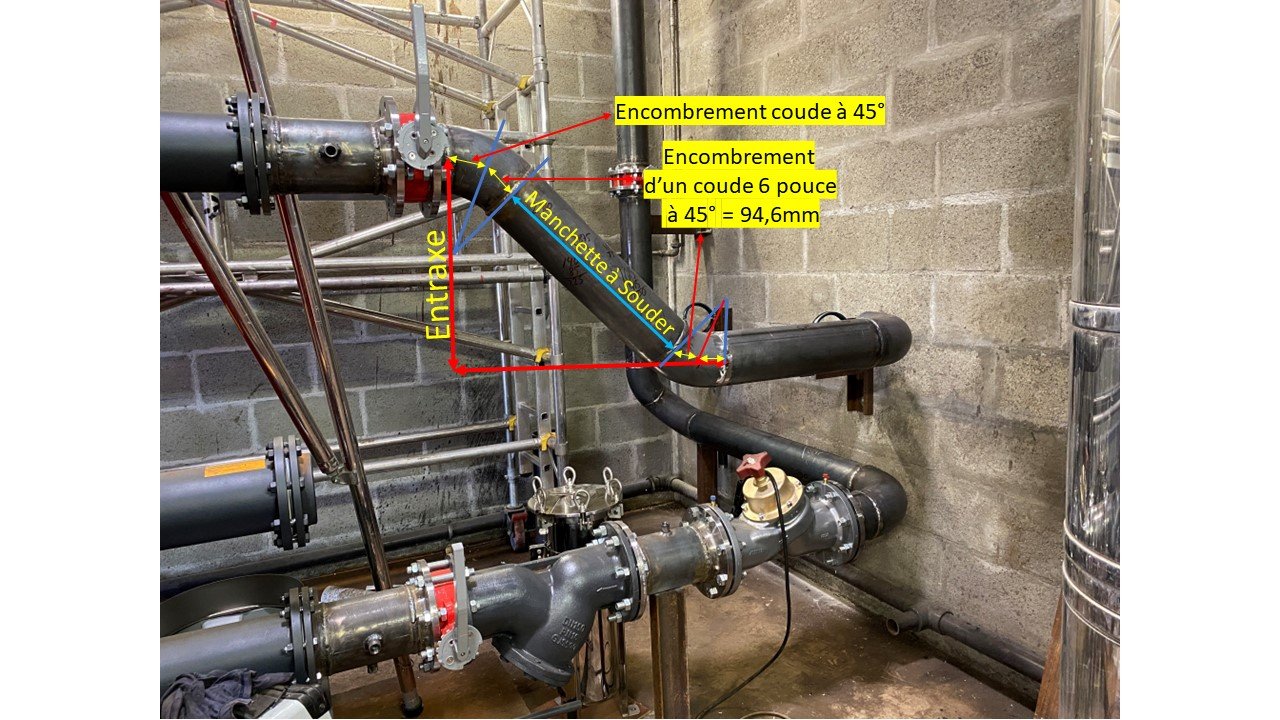

image tuyauterie
image enconbrement coudes
